GBS

특징
1. 低 O2
   화염조절 폭이 넓어 화염의 길이를 짧게 할 수 있어 제한된 연소실에서
   저 O2연소가 용이하다.
2. Low NOx
   CENTER GUN TYPE의 NOZZLE 채택으로 연소실에서도 3PASS 형상의 화염이
   형성되어 지연연소를 가능하게 했다
3. 最高의 연소기능
   편염과 국부가열을 근본적으로 불가능하게 설계되었고 연소조정 범위가 넓어 높은
   연소효율의 버너이다.
4. 용이한 연소조절
   2개의 연소조절 레버의 이동으로 쉽게 화염조절이 가능하며 2개의 cam을 설치
   GAS와 AIR량을 각각  제어하여 완벽한 공기비 제어가 가능하다.
5. 편리한 운전 관리
   ONE CONTROL SYSTEM으로 별도의 보조 PANEL없이 보일러 운전에 관한
   모든 제어 및 조작을 수행할 수 있도록 설계되어 있다
사양
　모델명

GBS-200

GBS-400

GBS-600

GBS-800

GBS-1000

GBS-1500

GBS-2000

GBS-3000

　최대용량(x 104 Kcal/H)

 200 400 600 800 1000 1600 2000 2500

　가스소비량(Nm3/H)

 230 460 690 920 1150 1800 2300 3000

　연소조정범위

 1 : 6 1 : 8

　제어방식

 비례제어

　착화방식

 간접착화

　사용연료

 LNG,도시가스 LNG, Citygas(13A)

　가스공급압력

 4000(표준 Standard) 7000 7000

　공기차압

 150(at 20o C) 200(at 20o C) 300 300

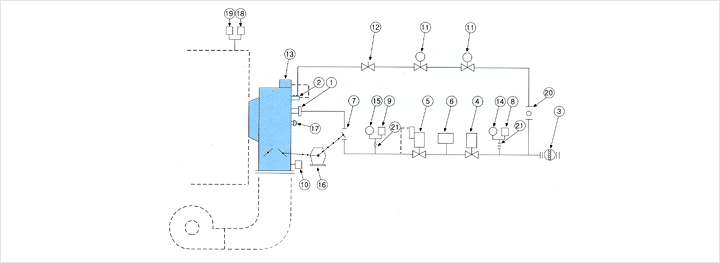

배관계통도

NO

품목

수량

1

  버너본체 1

2

  파이롯트버너 1

3

  가스필터 1

4

  메인 차단 밸브(1차) 1

5

  메인 차단 밸브(2차) 1

6

  가스 누설 감지 장치 1

7

  메인 유량 조정밸브 1


NO

품목

수량

8

  가스압력 스위치(하한) 1

9

  가스압력 스위치(상한) 1

10

  풍압 스위치 1

11

  파이롯트 전자변 1

12

  파이롯트유량조절밸브 1

13

  착화 트랜스 1

14

  가스압력계(공급압력) 1


NO

품목

수량

15

  가스압력계(사용압력) 1

16

  모듀트롤 모터 1

17

  화염 검출기 1

18

  보일러 압력 제한기 1

19

  보일러 압력비례조절기 1

20

  파이롯트 스톱밸브 1

21

  게이지콕크 1
