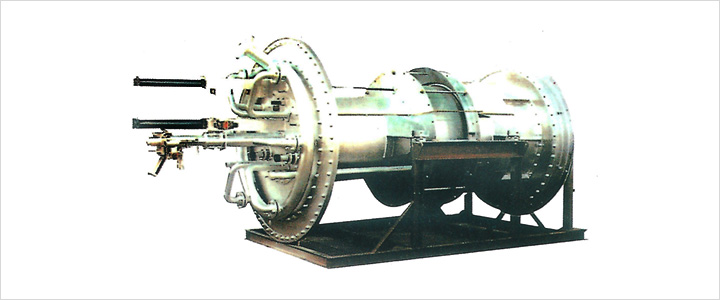

LU / DF BURNER
LU / DF 버너의 특징
■ 단순견고한 결합구조
■ 자동제어방식과 원거리 제어에 적당함
■ 뛰어난 분무효과로 넓은 부하 조절범위
■ 과잉공기를 최저로하여 고도의 연소성능 발휘
■ 연소로의 고온 반사열을 견뎌내도록 고안된 설계부품
■ 원유, 잔사유를 비록한 가종 액체연료와 다양한 종류의 가스연료사용 가능
■ 오일과 가스를 개별적으로 혹은 혼합해서 연소가능
■ 적은량의 분무증기소모와 일정한 분무증기 압력을 이용한 넓은 부하 조절 범위
■ 조절장치가 필요없는 고정식 버너 건
■ 안전차단 블럭이나 플렉시블호스를 통해 연결되는 분무기
■ 대체연료의 연소시 오일 혹은 가스노즐의 청소기능
■ 수직, 수평, 어떤각도의 설치에도 적당함
■ 개별적인 연소용 공기의 FLOW생성
■ 공통 윈드박스나 개별 윈드박스 어느것에도 적합함
■ 자동제어방식과 원거리 제어에 적당함
■ 뛰어난 분무효과로 넓은 부하 조절범위
■ 과잉공기를 최저로하여 고도의 연소성능 발휘
■ 연소로의 고온 반사열을 견뎌내도록 고안된 설계부품
■ 원유, 잔사유를 비록한 가종 액체연료와 다양한 종류의 가스연료사용 가능
■ 오일과 가스를 개별적으로 혹은 혼합해서 연소가능
■ 적은량의 분무증기소모와 일정한 분무증기 압력을 이용한 넓은 부하 조절 범위
■ 조절장치가 필요없는 고정식 버너 건
■ 안전차단 블럭이나 플렉시블호스를 통해 연결되는 분무기
■ 대체연료의 연소시 오일 혹은 가스노즐의 청소기능
■ 수직, 수평, 어떤각도의 설치에도 적당함
■ 개별적인 연소용 공기의 FLOW생성
■ 공통 윈드박스나 개별 윈드박스 어느것에도 적합함

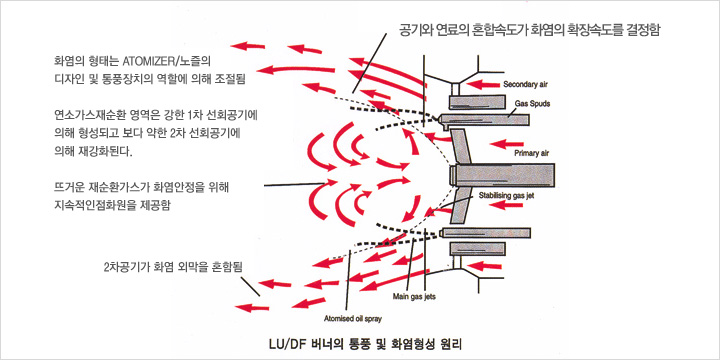

화염 형성 원리
사양
| DESCRIPTION | 단위 | 5T/H | 8T/H | 10T/H | 15T/H | 20T/H | 25T/H | 30T/H | 35T/H | 40T/H | 50T/H | |
| BURNER MODEL | LU 270 |
LU 325 |
DF 385 |
DF 455 |
DF 505 |
DF 570 |
DF 615 |
DF 670 |
DF 715 |
DF 775 | ||
| Burner type | OIL전용 : STEAM(AIR)JET TYPE GAS전용 : GAS MANIFOLD & MULTI SPUDS or CENTER GUN, GAS/OIL전용 : STEAM(AIR)JET & MULTI SPUDS | |||||||||||
| Kind of Fuel | B-C OIL, DIESEL OIL, LNG, LPG, H2 GAS, 특수연료 | |||||||||||
| BURNER CAPACITY | OIL MCR | Kg/HR | 375 | 600 | 750 | 1125 | 1500 | 1875 | 2250 | 2625 | 3000 | 3750 |
| GAS MCR | Nm3/HR | 385 | 615 | 770 | 1125 | 1540 | 1925 | 2350 | 2690 | 3080 | 3850 | |
| OIL PRESS. AT BURNER INLET | Kg/cm2 | MAX. 10-12 | ||||||||||
| GAS PRESS. AT BURNER INLET(MCR) | Kg/cm2 | MIN. 0.2이상 (GAS TRAIN INLET : 0.4~0.9k) | ||||||||||
| ATOM. STEAM PRESS | Kg/cm2 | 5.5 or 8.3 (CONSTANT PRESS. TYPE) | ||||||||||
| ATOM. STEAM CONSUMPTION | Kg/HR | 4-6% / FUEL OIL 량 | ||||||||||
| FUEL OIL TEMP. AT BURNER INLET | 130 oC / 15cst (B-C OIL FIRING) | |||||||||||
| BURNER DRAFTLOSS AT MCR | mmAq | 100 | 110 | 130 | 145 | 160 | 160 | 170 | 180 | 150 | 176 | |
| EXCESS AIR RATIO AT MCR | % | 10 | ||||||||||
| TURN DOWN RATIO | AUTO-MIN 5:1, MANUAL-MIN 10:1 | |||||||||||
| FLAME SIZE | LENGTH | mm | 2700 | 3400 | 2400 | 2900 | 3300 | 3800 | 4200 | 4310 | 4800 | 5600 |
| DIA | mm | 850 | 980 | 800 | 900 | 1000 | 1200 | 1400 | 1450 | 1600 | 1900 | |
| B-C OIL ELEC.HEATER | KW | 4 | 6 | 7 | 10 | 14 | 17 | 20 | 24 | 26 | 34 | |
| PUMP.MOTOR | KW | 0.75 | 1.5 | 1.5 | 2.25 | 3.75 | 3.75 | 3.75 | 3.75 | 5.5 | 5.5 | |
| PILOT BURNER SPECIFICATION 1. TYPE 2. IGNTION FUEL 3. GAS PRESS 4. PILOT BURNER CAPACITY 5. ACCESSORIES |
ELECTRIC IGNITION/GAS IGNITOR or DIESEL OIL(OPTION) LPG or CITY GAS 1.3~0.8Kg/cm2 2.5Nm3/HR HIGH VOLTAGE CABLE & IGNITION TRANSFORMER | |||||||||||
* 연소 공기 온도 : 상온 ~ 300 ℃
* 공기 / 연료 조절 SYSTEM : 전자식 / 기계식 (임의 선택)
* 사용연료 : OIL, GAS, OIL/GAS 겸용, 폐연료, 특수연료, H2 GAS
* EMISSION GUARANTEE (O2 4% BASE)
- LNG 연소시 : NOx 100 ppm 이하, CO 50 ppm 이하
- B-C OIL 연소시 : NOx 250 ppm 이하, DUST 100 mg/Sm3 이하
- EMISSION GUARANTEE는 BOILER CONDITION 및 연료 조성에 따라 다소 변경 될 수 있음
* BURNER MODEL의 사양은 연소용 공기 온도에 따라 변동 될 수 있습니다.
* 공기 / 연료 조절 SYSTEM : 전자식 / 기계식 (임의 선택)
* 사용연료 : OIL, GAS, OIL/GAS 겸용, 폐연료, 특수연료, H2 GAS
* EMISSION GUARANTEE (O2 4% BASE)
- LNG 연소시 : NOx 100 ppm 이하, CO 50 ppm 이하
- B-C OIL 연소시 : NOx 250 ppm 이하, DUST 100 mg/Sm3 이하
- EMISSION GUARANTEE는 BOILER CONDITION 및 연료 조성에 따라 다소 변경 될 수 있음
* BURNER MODEL의 사양은 연소용 공기 온도에 따라 변동 될 수 있습니다.
