특징
|
사양
| KGL KGH KGS |
연소량 | 턴 다운비 | 제어방식 | 모터(kw) | |
| KGL | KGH | ||||
| KG-3 | 30 | 1:3 | ON-OFF or Hi-Low |
0.75 | 0.75 |
| KG-5 | 50 | 1:5 | 0.75 | 1.5 | |
| KG-8 | 80 | 1:6 | 비례 | 1.5 | 2.2 |
| KG-10 | 100 | 1:6 | 1.5 | 2.2 | |
| KG-16 | 120 | 1:7 | 2.2 | 3.7 | |
| KG-25 | 250 | 1:7 | 5.5 | 5.5 | |

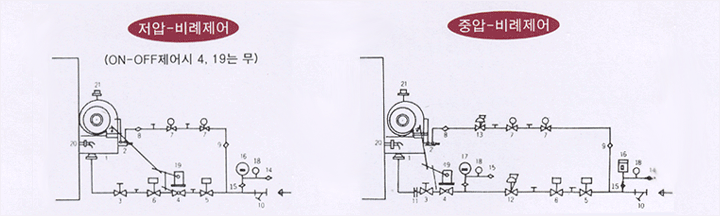

배관계통도
| 1 | 버너본체 | 7 | 파이 전자변 | 13 | 파이 가버너 | 19 | 콘트롤 모터 |
| 2 | 파이 버너 | 8 | 파이 스톱밸브 | 14 | 테스트코크(퍼지코크) | 20 | 후레임 아이 |
| 3 | 스톱밸브 | 9 | 파이 메인밸브 | 15 | 게이지 코크 | 21 | 풍압 |
| 4 | 가스량 조절변 | 10 | 스트레이너 | 16 | 가스압(저) | ||
| 5 | NO.1 차단변 | 11 | 후렘 아레스터 | 17 | 가스압(고) | ||
| 6 | NO.2 차단변 | 12 | 메인가버너 | 18 | 압력계 |
