LGS

특징
1. 에너지 절약형
　연료와 공기의 혼합방식이 독특하므로 저 O2연소가 가능하며 연소량 조정범위가
　크므로 연료가 절약된다.
2. 안전연소
　보염판이 독특한 원추형상으로 되어 있으며 최적의 염공부하로 분구설계를
　하였기 때문에 역화의 염려가 전혀 없다.
3. 광범위한 가스사용
　제조가스, 천연가스, LPG, 기타 어떠한 가연성 가스도 연소가 가능하며
　연료의 전환도 간단히 개조 가능하다.
4. 안전 최우선 설계
　연료의 2중차단, 자동연소 감시장치의 안전장비 등 신뢰성 높은 기기의 사용으로
　안전에 대한 최우선 설계이다.
5. 취급용이
　단순 연소기기로서 고장의 염려가 없고 보수관리도 간단한 에너지 절약형
　가스 버너이다.
사양
모델명 LGS-8 LGS-16 LGS-25 LGS-40 LGS-65 LGS-100 LGS-160 LGS-250 LGS-400
연소량(x104kcal/h) 80 160 250 400 650 1,000~
1,200 		1600 2,500 4,000
가스소비량(Nm3/h) 19-95 32-190 50-290 68-470 97-770 143-1430 198-1980 245-2900 315-4700
연소조정범위 1:5 1:6 1:7 1:8 1:10 1:12 1:15
제어방식 비례제어
사용연료 L.N.G,도시가스, L.P.G,기타 가연성 가스
가스차압 LNG 40 80
LPG 80 160
공기차압(mmAq) 130 140 150
중량(kg) 100 175 210 285 385 570 700 1,000 1,300

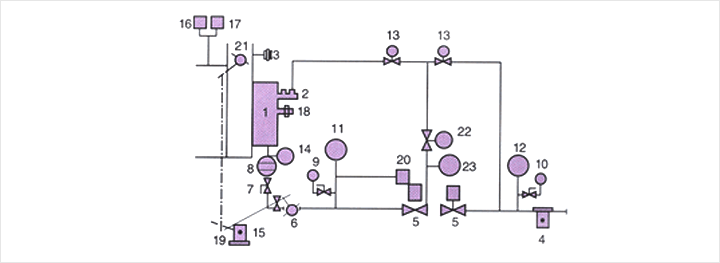

배관계통도

1 　BURNER BODY 13 　PILOT SOLENOID VALVE
2 　PILOT BURNER 14 　GAS PRESSURE SWITCH
3 　PRESSURE SWITCH 15 　MODUTROL MOTOR
4 　GAS FILTER 16 　BOILER PRESS LIMIT SWITCH
5 　MAIN SHUT OFF VALVE 17 　BOILER PRESS CONTROL SWITCH
6 　GAS CONTROL VALVE 18 　FLAME DETECTOR
7 　GAS STOP VALVE 19 　LINKAGE
8 　FLAME ARRESTER 20 　MAIN GOVERNOR
9 　GAS PRESSURE GAUGE 21 　SECONDARY AIR DAMPER
10 　GAS PRESSURE GAUGE 22 　GAS VENT VALVE
11 　GAS PRESSURE SWITCH 23 　GAS LEAKAGE DETECTION SWITCH
12 　GAS PRESSURE SWITCH
