CRBS

특징
1. 로타리 버너방식
　로타리 버너의 컵 및 노즐의 외부에 가스헤더를 설치한 혼소 버너로서
　연소 조정범위가 크기에 중질유도 연소가 가능하다.
2. 광범위한 연료사용
　등유, 경유, AㆍBㆍC 중유, 벙커-C유 기타 저질액체연료, 제조가스, 천연가스,
　LPG 소화가스등 가연성 연료의 연소가 가능하다.
3. 고부하 연소
　고속회전의 로타리 버너에 의한 액체연료의 미립화와 뛰어난 공기와
　연료의 혼합특성에 의해 연소실을 적게할 수 있다
4. 저 O2연소
　액체연료의 미립화, 연소공기에 대한 공급방법의 적절설계, 공연제어
　계통의 뛰어난 기구(Can System)에 의해 저 O2 (에너지 절약)로 연소된다.
5. 취급용이 버너
　본체가 힌지 구조로 개폐되며, 화구부분의 보수점검이 용이하고 운전조작,
　연료의 대체작업도 간단하다.
사양
모델명 CRBS CRB
1 2.5 4 6.5 10 10
연소용량(x104kcal/h) 100 250 400 650 1,000 1,000
연료소비량 오일(kg/h) 30-120 50-250 80-400 110-650 160-1000 170-1150
가스(Nm3/h) 24-120 50-290 68-470 97-770 115-920 143-1150
연소조정범위(T.D.R) 1:4 1:5 1:5 1:6 1:6 1:7
윈드박스와 노내의 차압(mmAq) 120 140 160 190 200 220
모터(KW) 버너 0.75 1.5 2.2 3.7 5.5 5.5
분연펌프 0.4 0.4 0.4 0.75 0.75 0.75

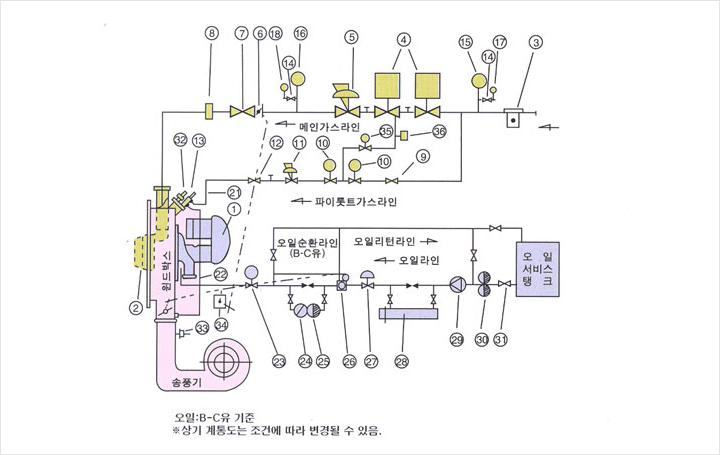

배관계통도

NO

품목

수량

1

  로타리오일버너 1

2

  가스헤더 1

3

  가스휠터 1

4

  가스차단변 1

5

  메인가바나 1

6

  가스조절밸브 1

7

  가스스톱밸브 1

8

  역화방지기 1

9

  파이롯트스톱밸브 1

10

  파이롯트전자변 1

11

  파이롯트가바나 1

12

  파이롯트스톱밸브 1

13

  파이롯트버너 1

14

  게이지콕크 1

15

  가스압력스윗치(L) 1

16

  가스압력스윗치(H) 1

17

  가스압력계 1


NO

품목

수량

18

  가스압력계 1

19

  파이롯트 가스 동파이프 1

20

  파이롯트 공기 동파이프 1

21

  오일전자변 1

22

  오일메타 1

23

  오일스트레이나 1

24

  오일조절밸브 1

25

  감압변 1

26

  오일히타 1

27

  오일분연펌프 1

28

  오일스트레이나 1

29

  오일메인밸브 1

30

  화염검출기 1

31

  풍압스위치 1

32

  모듀트롤모터 1

33

  가스벤트밸브 1

34

  가스누설감지스위치 1
